TM-PT100(ET5210) 温度表头使用说明书
产品概述
TM-PT100（ET5210）数字温度显示表头
1.1 抗干扰能力强，性能稳定，电路简洁精度高；外壳采用标准嵌入式机壳安装方便，造型美观大方。
1.2 与热电阻、热电偶传感器配合，完成温度的测量、变换、显示，并具备调校、数字滤波功能。

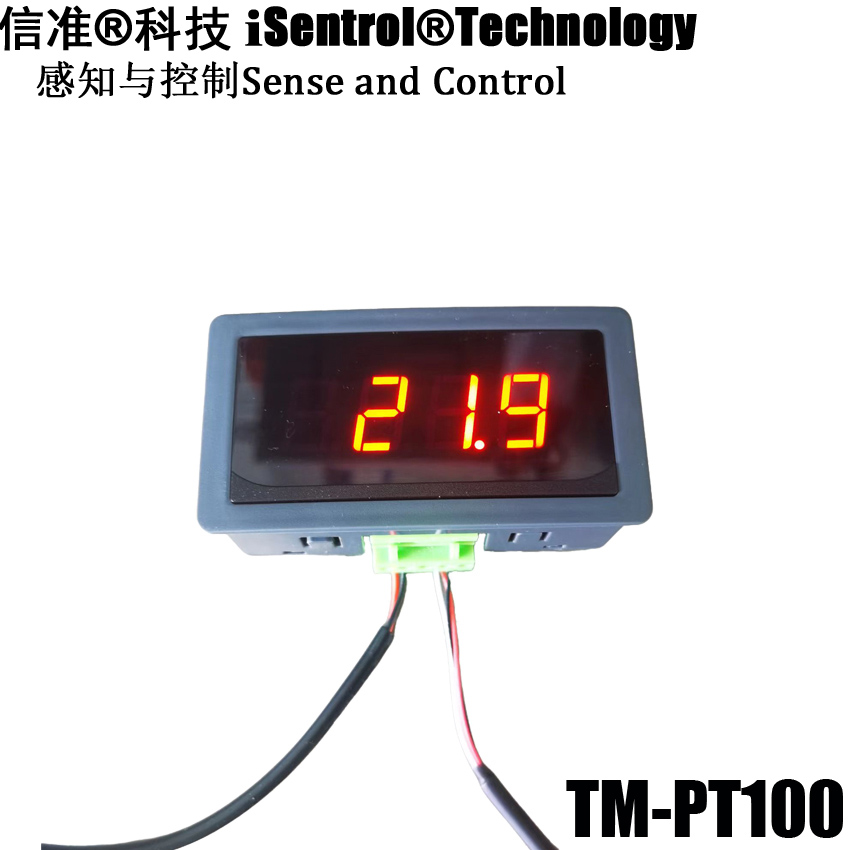

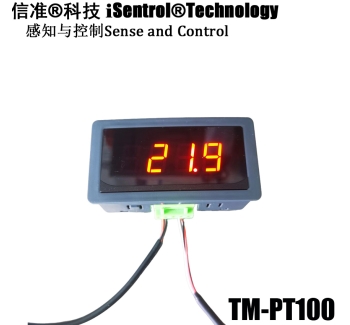

产品图片
 | |
 |
输入信号类型 (Inty)
| 编号 | 类型 | 范围 | 编号 | 类型 | 范围 | 编号 | 类型 | 范围 |
|---|---|---|---|---|---|---|---|---|
| 0 | K | -200~1300℃ | 7 | N | 0~1300℃ | 12 | Cu50 | -50.0~150.0℃ |
| 1 | E | -200~1000℃ | 8 | Wre325 | 0~2300℃ | 13 | BA1 | |
| 4 | J | -200~1200℃ | 9 | Wre526 | -200~1300℃ | 14 | BA2 | |
| 5 | T | -200~400℃ | 10 | Pt100 | -200~600℃ | 15 | G53 | |
| 6 | R | 0~1700℃ | 11 | Cu100 | -50.0~150.0℃ |
技术性能
| 项目 | 参数 |
|---|---|
| 工作电压 | DC 12V ±10% |
| 工作电流 | 小于 100mA |
| 测量精度 | 热电阻 0.3%FS，热电偶 0.5%FS |
| 显示字高 | 0.56 英寸高亮度红色LED（其它颜色可定制） |
| 工作温度 | 0~60℃（相对湿度 80%以下） |
| 尺寸及重量 | 79 × 43 × 25mm |
| 安装孔尺寸 | 76.5 × 39.2mm |
通讯参数组（选配）
操作：按一下K1键，显示COD，再按K2键输入0001，按K1进入
| 序号 | 符号 | 名称 | 功能 | 范围 | 说明 |
|---|---|---|---|---|---|
| 1 | Addr | 通讯地址 | 通讯地址 | 1-200 | |
| 2 | Baud | 波特率 | 波特率 | 0-3 | 0-1200, 1-2400, 2-4800, 3-9600 |
功能参数组
操作：按一下K1键，显示COD，再按K2键输入0010，按K1进入
| 序号 | 符号 | 名称 | 功能 | 范围 | 说明 |
|---|---|---|---|---|---|
| 1 | Inty | 信号输入类型 | 信号输入类型 | 0-15 | 出厂设置好的，不要改变 |
| 2 | Dp | 小数点位 | 小数点位 | 0-1 | 热电偶输入必需设置为0；热电阻可以设置为1 |
| 3 | FLTR | 数字滤波时间常数 | 数字滤波时间常数设定值 | 1~20 | 数字越大，滤波作用越强 |
| 4 | LC | 零点修正值 | 零点修正值 | -1999~9999 | 显示值 = 零点修正前的显示值 + SLC |
| 5 | FC | 满度修正值 | 满度修正值 | 0.500~1.500 | 显示值 = 满度修正前的显示值 × SFC |
| 6 | T-LC | 冷端修正值 | 电偶测量时的冷端修正值 | -20~20 | 补偿前温度 + CSC = 补偿后温度 |
| 7 | CF | 温度单位选择 | 摄氏度与华氏度选择 | 0-1 | 0摄氏度，1华氏度 |
| 8 | FRU | 电源频率 | 电源频率及温度单位选择 | 设置为0 |
参数设置说明
4.1 按一下 'K1键'，进入参数设置，仪表显示 Cod，按K2键输入相应的密码，再按K1进入参数组
4.2 按下 'K1键，选择要设置的参数符号，按K2键可进入修改或移动修改位，按K3键置数。
4.7 设置完成，当为最后一组参数时 End，按K2键，退出参数设置状态，返回测量状态。

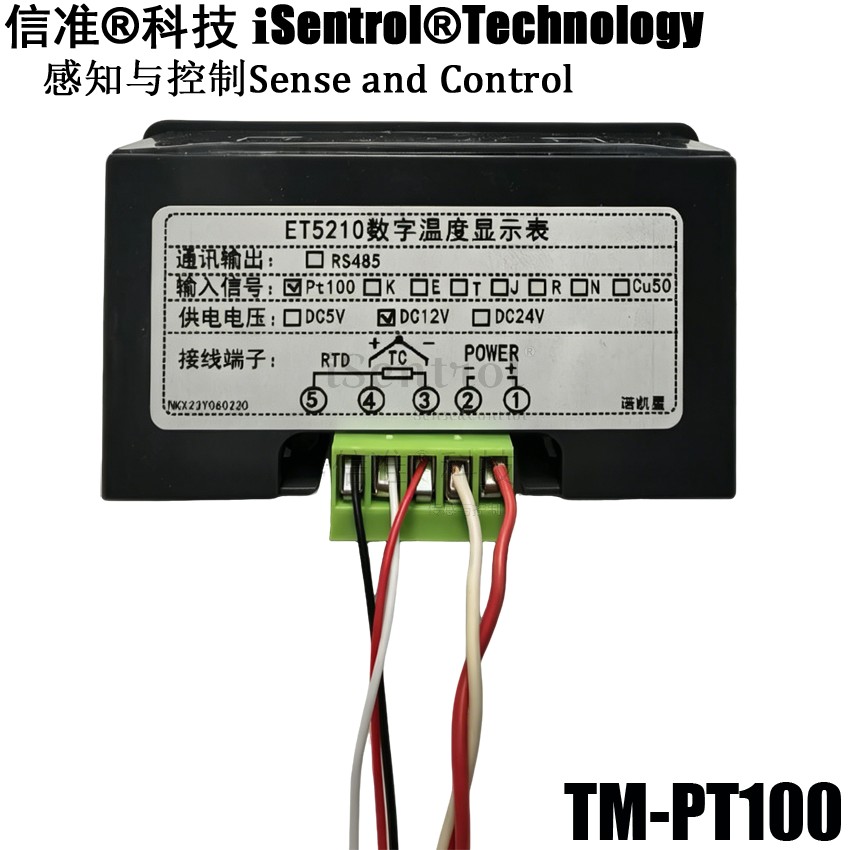

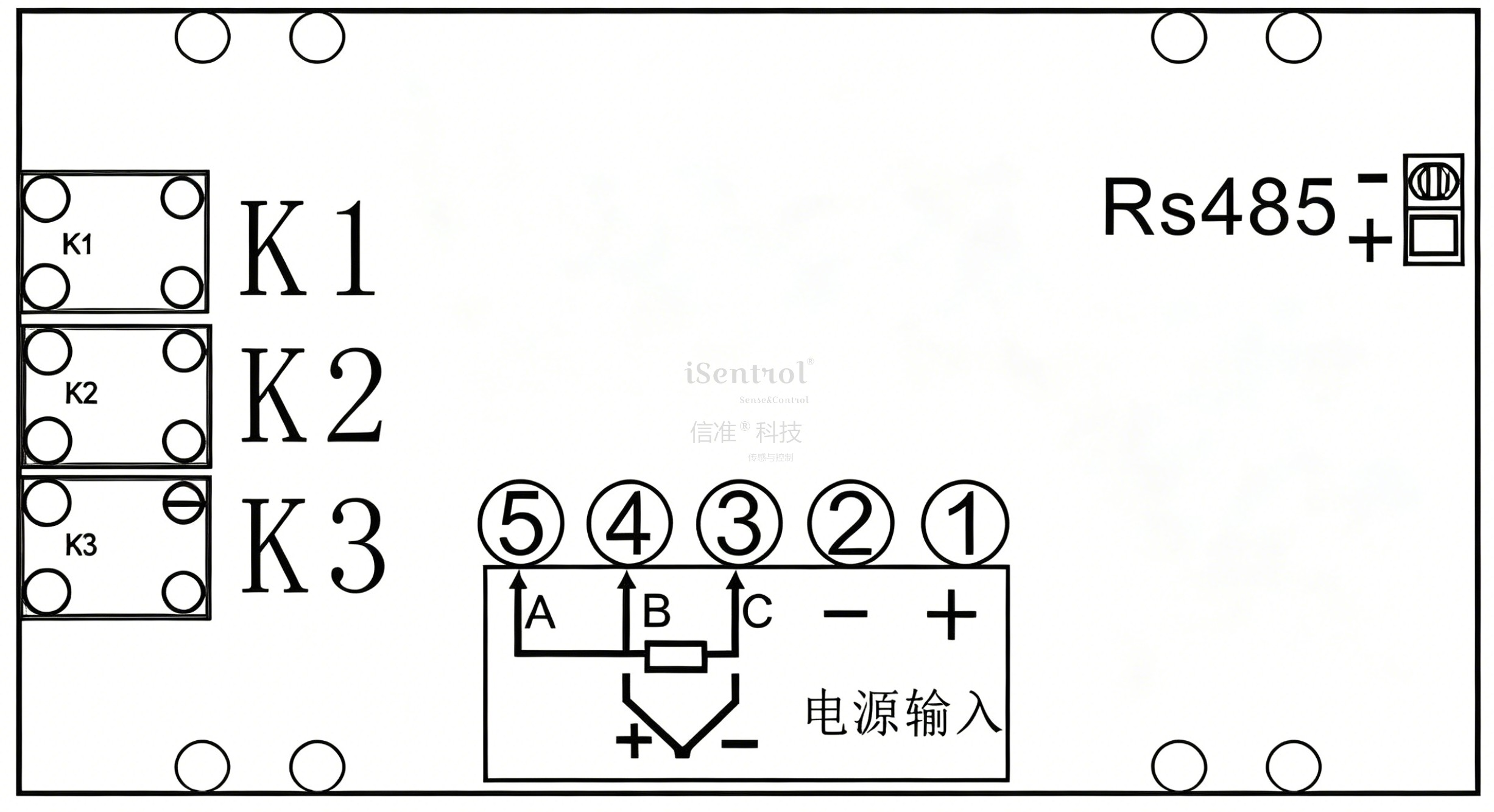

接线图解
 |
热电阻接线：
二线制的接3、4，把4-5短接。
三线制的同颜色的线接4-5，另一根接3。
热电偶接线：
4接正，3接负。
使用注意事项
请确保供电电压与表头额定电压一致（DC 5V ±10%），避免损坏设备
热电偶接线时请注意正负极（4接正，3接负）
热电阻三线制接线时，同颜色的线接4-5，另一根接3
安装时请确保表头与传感器之间的连线不要过长，建议不超过5米
表头应安装在干燥、通风良好的环境中（工作温度：0~60℃，相对湿度80%以下）
请勿将表头安装在强电磁干扰环境中
信号输入类型（Inty）出厂已设置好，请不要随意改变
常见故障排查
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无显示 | 电源未接通或电压过低 | 检查电源接线和电压（DC 5V ±10%） |
| 显示"---" | 传感器开路或接线错误 | 检查传感器接线是否正确 |
| 显示"FFF" | 传感器短路或温度超量程 | 检查传感器是否短路，确认测量范围 |
| 显示值偏差大 | 输入类型设置错误或需要校准 | 检查Inty设置，调整零点和满度修正值 |
| 显示不稳定 | 滤波时间常数太小或干扰 | 增大FLTR值，检查接线屏蔽 |
应用范围
工业温度测量、热电偶测温系统、热电阻测温系统、炉温监测、化工设备、医疗设备、实验室仪器、暖通空调系统、食品加工设备、塑料机械、包装机械
