温度变送模块

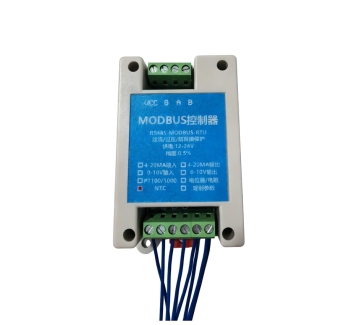

四路NTC10K B3950温度变送模块RS485通讯

NTC线每1KM的线阻约143欧,3950/10K热敏电阻25度时的阻值为10K,26度时为9.57K,如果探头线长为1000米,那么线阻约286欧,如果温度为25度,那么温度会相差约0.66度,温度超高,偏 差越大,温度越低,偏 差越小,当温度为80度时,偏差约7.1度,0度时偏差约0.17度。

NTC线每1KM的线阻约143欧,3950/10K热敏电阻25度时的阻值为10K,26度时为9.57K,如果探头线长为1000米,那么线阻约286欧,如果温度为25度,那么温度会相差约0.66度,温度超高,偏 差越大,温度越低,偏 差越小,当温度为80度时,偏差约7.1度,0度时偏差约0.17度。


读取温度数值可以用 03H指令,四路温度存储的寄存器地址分别是 0, 1,2, 3

参考如下:

01 03 00 00 00 01 84 0a#读取第一路温度

01 03 00 01 00 01 d5 ca#读取第二路温度

01 03 00 02 00 01 25 ca#读取第三路温度

01 03 00 03 00 01 74 0a#读取第四路温度

修改站号只能使用本公司提供的软件修改:

波特率:9600

无校验

默认站号:1

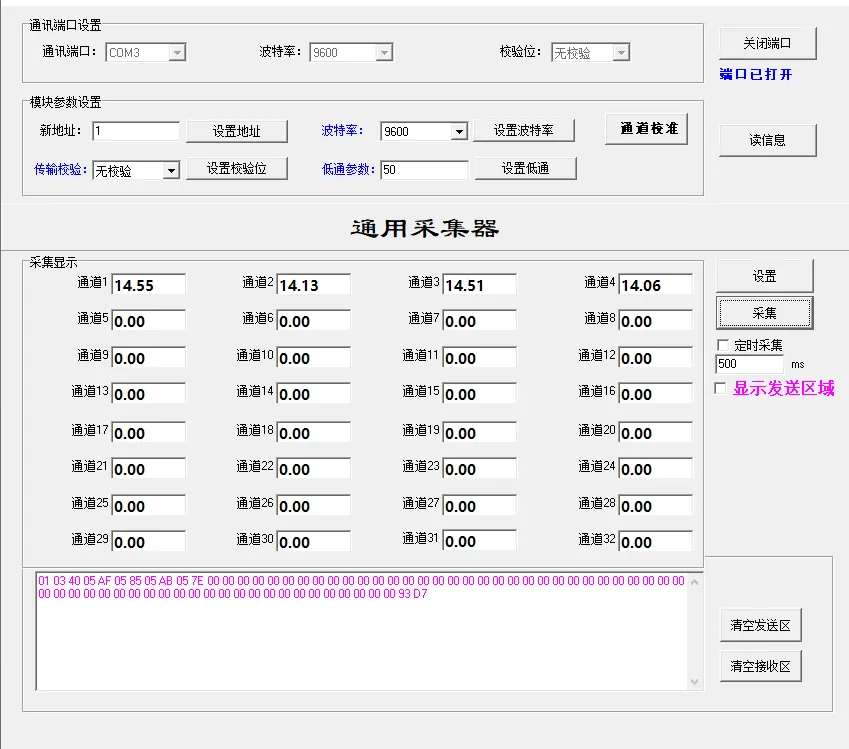

图片关键词


调试软件下载:

http://temtek.cn/download/showdownload.php?id=26



调试软件下载:

http://temtek.cn/download/showdownload.php?id=26
